eps形式のファイルをMSOfficeで使用するときの注意

概要

EPSイメージファイルはMSOfficeの標準インストールで使用できる一般的なフォーマットです．
しかし，MSOfficeのバージョンによって，添付されるグラフィックフィルタの機能が大幅に異なるため，Excelやワードに貼り付けたときに図形が表示されないなどのトラブルがあります．
概要と対策を説明します．

　現象

ここでは，テクロトニクスのオシロから取得したＥＰＳイメージ形式のファイルをＥｘｃｅｌに取り込んだ時の例を示します．
下記例は，Officeを単独で組み込んだ場合の表示です．
複数のバージョンをインストールしたときは最後にインストールしたOfficeの結果と同じになります．
たとえば，Office2000とOfficeXPが同居している環境では後からインストールされたOfficeの結果になります．

●使用したＥＰＳファイル
　TDS460.eps(76kB)

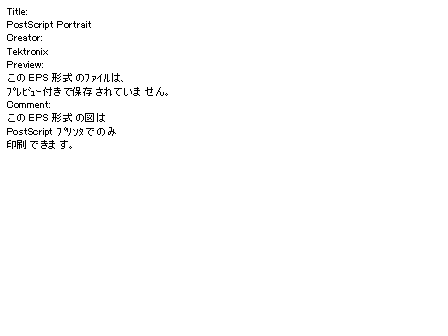

★Office97
　メッセージが表示されます．
　図形は表示されません．

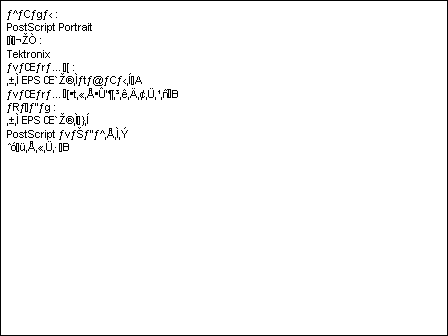

★Office2000
　メッセージが表示されますが，なんと文字化けしています．
　Office97よりも１歩後退ですね．

★OfficeXP
　改善されました．
　しかしポストスクリプトにしてはちょっとピンボケですね．

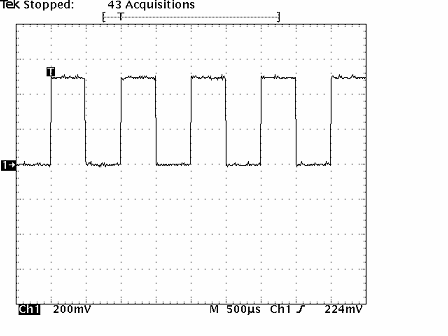

★Office2003
　少し薄めな感じです．
　Officeのバージョンによって次々と変化している様子がわかります．

　原因

原因はEPSフォーマットのグラフィックフィルタの特性によるものです．
グラフィックフィルタはOfficeに標準添付されており，C:\Program Files\Common Files\Microsoft Shared\Grphflt　フォルダに保存されています．
このフォルダの拡張子．ＦＬＴがグラフィックフィルタで，ＥＰＳ用のファイル名はＥＰＳＩＭＰ３２．ＦＬＴです．
OfficeのバージョンとインストールされるＥＰＳＩＭＰ２３．ＦＬＴを比較すると次のようになります．
（ただし，私の環境で確認した内容ですので，皆様とは異なるかもしれません．

Office	ファイル名	サイズ	更新日	ファイルバージョン	製品バージョン
97	EPSIMP32.FLT	51 KB	1997年1月30日	96092700	8.0
2000		76 KB	1999年2月6日	98051400	8.0
XP		692 KB	2001年2月23日	2000102500	10.0
2003		415 KB	2003年7月23日	2003.1100.5516	2003.1100.5516

ファイルサイズを見るだけである程度判断できます．
EPSファイルはプレビュー用の荒い画像を記録した領域があります．
それを表示するだけの機能を持っているのがOffice2000までのグラフィックフィルタだったと思います．
XP以降はプレビュー領域が無くてもポストスクリプト領域の内容を解釈して作図する機能が追加されたためにファイルサイズが大きくなったのでしょう．
2003では改善され，ファイルサイズも多少縮小されています．
TDS460から出力されるデータにはプレビュー領域がありません．
そおのためOffice97,2000では表示されず，XP以降で表示されたようです．

　対策

最新のEPSIMP32.FLTはマイクロソフト社から提供されるOffice Converter Pack に含まれています．
Office Converter Pack を入手するにはOffice 2003 Editions リソースキットをダウンロードしなければなりません．
Office 2003 Editions リソースキットのダウンロードからグラフィックフィルタのインストールまでの手順を説明します．

◆Windows2000,XPの場合

①Office Converter Packをダウンロードします．
　下記サイトからork.exe(約7MB)をダウンロードしてください．
　http://www.microsoft.com/japan/office/ork/2003/tools/BoxA07.htm

②Office 2003 Editions リソースキットをインストールします．

　(1)ork.exeをダブルクリックすると「使用許諾契約書」が表示されるので「使用許諾契約書の条項に同意します」にチェックをつけて［次へ］ボタンをクリックします．

　(2)標準インストールのまま［次へ］ボタンをクリックします．
　　　ここではインストールフォルダを変更しないで下さい．

　(3)ファイルの概要が表示されるので，［完了］ボタンをクリックするとインストールが始まります．

　(4)終了するとダイアログが表示されるので［ＯＫ］ボタンで閉じてください．

③Office Converter Packをインストールします．

　(1)C:\Program Files\ORKTOOLS\ORK11\TOOLS\Office Converter Pack\OCONVPCK.EXE を実行します．

　(2)許諾画面が英文で表示されるので［Yes］ボタンをクリックします．

　(3)インストールが完了したら［OK］ボタンをクリックして閉じます．

以上で完了です．

◆それ以外のWindows(98,Meなど)

インストーラが動作しないので，解凍ソフトなどで強制的にファイルを取り出さなければなりません．
CABが解凍できるソフトを使用してください．
解凍ソフトについての説明は省略します．

(1)ork.exeからORK.CABを解凍します．

(2)ORK.CABからOCONVPCK.EXEを解凍します．

(3)OCONVPCK.EXEからepsimp32.fltを解凍します．

(4)解凍したepsimp32.fltを　C:\Program Files\Common Files\Microsoft Shared\Grphfltフォルダに上書きコピーします．

以上で完了です．

ちょっと面倒ですが，これで使用できるようになりますのでお試しください．
